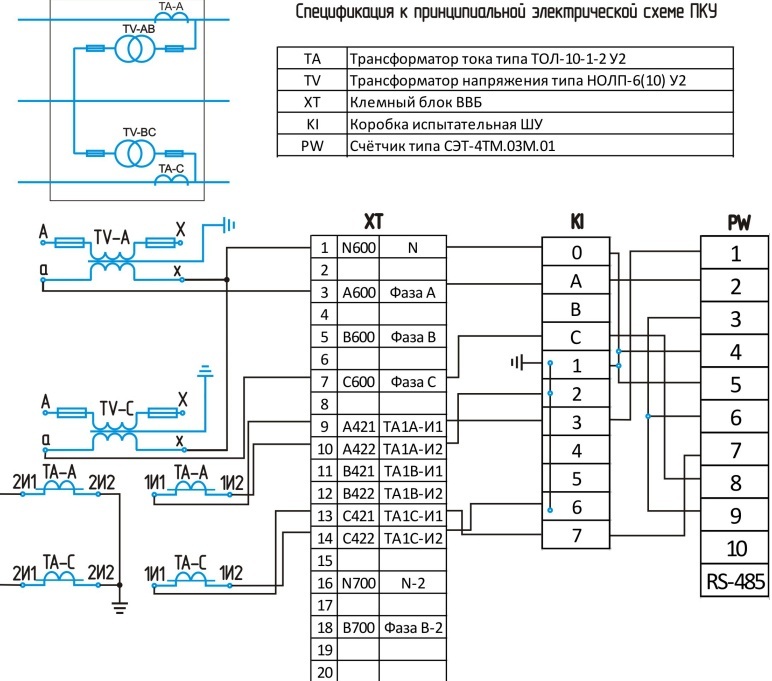

Пункт коммерческого учёта ПКУ-6 (10) кВ: схема 2ТТ/2ТН

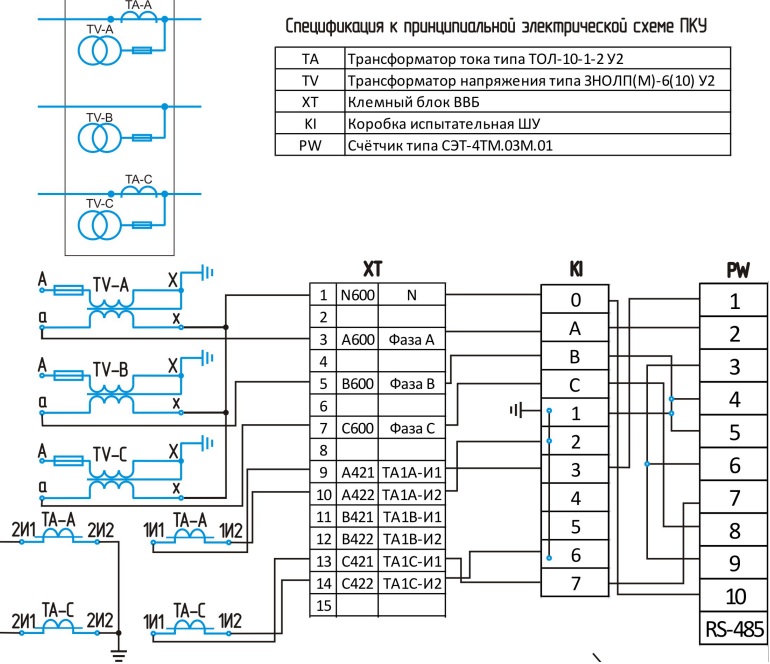

Пункт коммерческого учёта ПКУ-6 (10) кВ: схема 2ТТ/3ТН

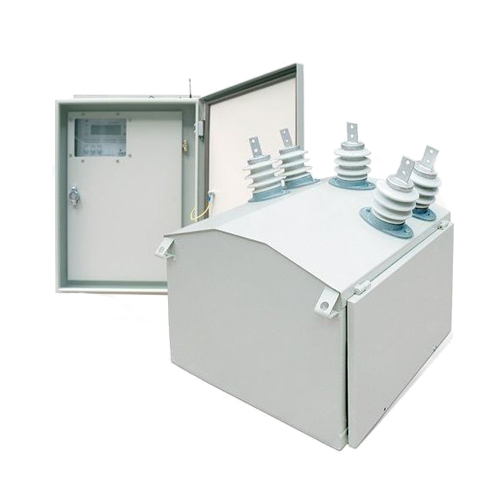

Пункт коммерческого учёта ПКУ
Высоковольтый модуль ПКУ-6 (10)
Шкаф учёта ПКУ-6 (10)
Пункт коммерческого учёта ПКУ-6 (10) кВ: схема 3ТТ/3ТН
Пункт коммерческого учёта ПКУ-6 (10) кВ: схема 2ТТ/2ТН
Пункт коммерческого учёта ПКУ-6 (10) кВ: схема 2ТТ/3ТН

Пункт коммерческого учёта ПКУ-6 кВ

Рейтинг 5.00 из 5 на основе опроса 1 пользователя
(1 комментарий)

Пункт учёта ПКУ. Цена. Купить

  • Ном. напряжение, кВ: 6;
  • Рабочее напряжение, кВ: 7,2;
  • Номинальная частота, Гц: 50;
  • Ном. ток гл. цепей, А: 5-300;
  • Ном. ток вторичных цепей, А: 5;
  • Ном. напряжение втор. цепей, В: 100;
  • Класс точности прибора учёта: 0,5; 0,5S;
  • Ток термической стойкости, кА: 0,4-12,5;
  • Ток динамической стойкости, кА: 1-31,8;
  • Степень защиты: IP54;
  • Климатическое исполнение: У1;
  • Габариты ВМ ДxШxB, мм: 950х985х1160;
  • Габариты ШУ ДxШxB, мм: 280х430х650;
  • Гарантийный срок: 2 года
  • Страна производства: Россия

Артикул: НЭЛ1734 Категория: электрокаталог
  • Описание
  • Отзывы (1)

Пункт коммерческого учёта ПКУ-6 кВ.

Назначение и техническое описание.

Пункт коммерческого учёта ПКУ-6 кВНадо ли Вам рассказывать, что такое пункт коммерческого учёта ПКУ-6 кВ? Ведь, если уж зашли на эту страницу, то наверняка знаете, что это за устройство и для чего оно служит.

Конечно же, у нас есть краткое назначение этого устройства, с которым можно ознакомиться здесь. А для профессионалов и любознательных людей: подробное техническое описание. Здесь же речь пойдёт об основных тонкостях или, правильнее будет сказать, — конструкции, технических характеристиках и комплектации нашего изделия.

Конструкция пункта коммерческого учёта ПКУ-6 кВ.

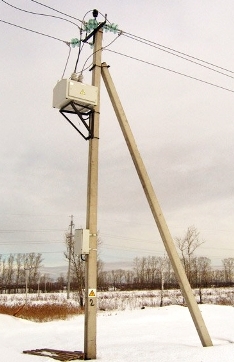

Итак, что представляет пункт учёта? Возможно, Вы видели такую картину, когда на столбе, закреплены два металлических ящика. К верхнему, большому, подходят провода, а ниже расположен ящик меньшего размера. Эта конструкция, как раз и есть пункт коммерческого учёта ПКУ.

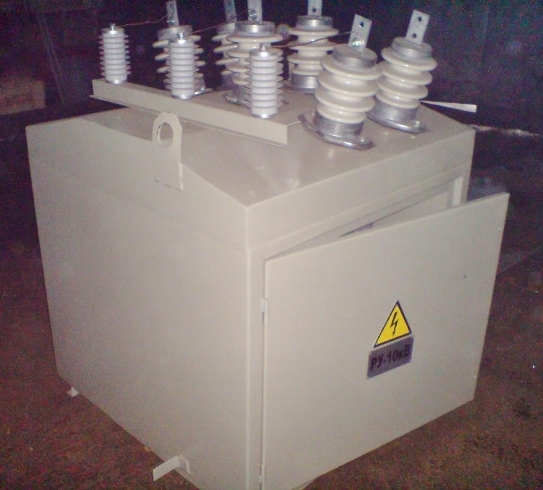

Верхнюю часть ПКУ-6 кВ принято называть высоковольтным модулем (сокращённо: ВМ). Его основная функция, — преобразование тока и напряжения больших диапазонов в измерительный диапазон, доступный для подключения к счётчику электроэнергии. В этом модуле располагаются трансформаторы тока и напряжения. Их количество зависит от схемы учёта электроэнергии. Наиболее востребованы три основные:

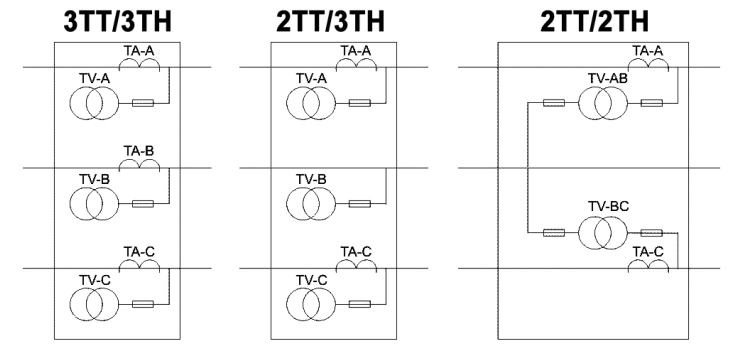

Схемы пункт коммерческого учёта ПКУ-10

Варианты схем реализуемых в ПКУ

Опционально, в высоковольтный блок-модуль могут быть установлены ограничители перенапряжения, защищающие внутреннее оборудование ПКУ от перепадов напряжения, вызванных внешними, — грозовыми и внутренними, — коммутационными перенапряжениями.

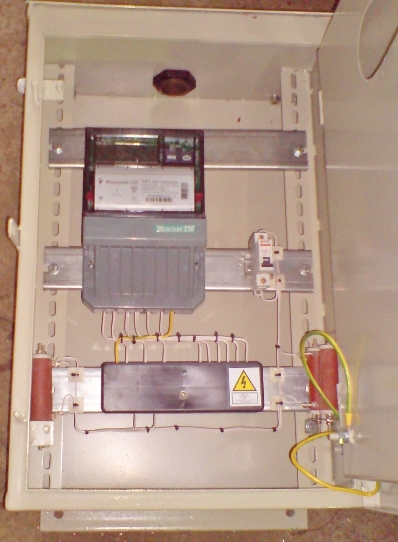

Нижняя часть, — низковольтный модуль (НМ) или шкаф учёта. Оборудование шкафа, в автоматическом режиме, ведёт сбор информации и передаёт данные энергоснабжающей организации или абоненту. Внешне шкаф, это цельнометаллический ящик, состоящий из одного-двух отсеков. Внутреннее наполнение формируется по заявке Заказчика. В большинстве случаев, включает:
• счётчик электроэнергии;
• испытательную клеммную коробку;
• элемент обогрева с температурным датчиком, для безотказной работы в условиях низких температур;
• радио или GSM-модем;
• иные приборы (устройства защиты, источник бесперебойного питания и прочее).

Связь модулей осуществляется с помощью соединительного кабеля, размещённого в герметичном металлорукаве с ПВХ оболочкой.

Закрепляют пункт коммерческого учёта на опоре линии электропередачи при помощи монтажного комплекта, поставляемого в составе ПКУ-6 кВ.

Комплект поставки ПКУ-6 кВ.

Пункт коммерческого учёта ПКУ-6 кВ состоит из следующего комплекта оборудования:

    — Модуль ВМ, шт 1;
    — Шкаф учёта НМ, шт 1;
    — Паспорт, экз. 1;
    — Руководство по эксплуатации, экз. 1;

Купить пункт коммерческого учёта ПКУ-6 кВ.

Чтобы купить ПКУ-6, Вам необходимо заполнить опросный лист. Направьте его нам по электронной почте: info@nelelektro.com

Мы обработаем Ваш заказ и выставим счёт-договор. В оферте будет указана цена изделия, комплектность и сроки производства.

Ассортимент ПКУ.

Ознакомьтесь с нашим ассортиментом пунктов коммерческого учёта:

Варианты комплектации:
Пункт учёта ПКУ-6 кВ Пункт учёта ПКУ-10 кВ

Заказывайте ПКУ в НЭЛ Электро, Вам понравится наша работа!

Сен 17, 2016НЭЛ
  1. Оценка 5 из 5

    НЭЛ – 13 сентября, 2016

    Маркировка ПКУ У1 означает — изделие для эксплуатации в районах с умеренным климатом с категорией размещения 1 (на открытом воздухе).
    Маркировка ПКУ УХЛ1 означает — изделие для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 1 (на открытом воздухе).

    В Ленинградской области одинаково хорошо работают ПКУ и У1, и УХЛ1
    Конструктивно ПКУ У1 отличается от ПКУ УХЛ1 отсутствием тена-обогревателя.

    Однако, наличие обогрева в ПКУ позволяет значительно продлить жизнь электронным компонентам (счётчику, блоку передачи данных GPS, датчикам), которые не терпят влажности. Устанавливаемый обогреватель-тен подсушивает воздух, до установленных значений исключая образование конденсата на клеммах и контактах.

    Проще говоря: УХЛ — прослужит долго (по аналогии с рекламой Электролюкса)
    У1 — однозначно прослужит весь установленный гарантией срок (2 года), дальше — на удачу: у кого-то служит, кто-то меняет счётчики и блоки…

    Лично на мой взгляд: если есть возможность, — желательно ставить более надёжное оборудование.
    ПКУ покупается не на два года а на десятилетия, поэтому желательно приобретать такое оборудование, с которым расходы на последующее обслуживание будут редки и минимальны.

    НЭЛ предлагает ПКУ с климатическим исполнением как с У1, так и с УХЛ1.
